当前位置:首页 > 编码器

型号:eCoder45

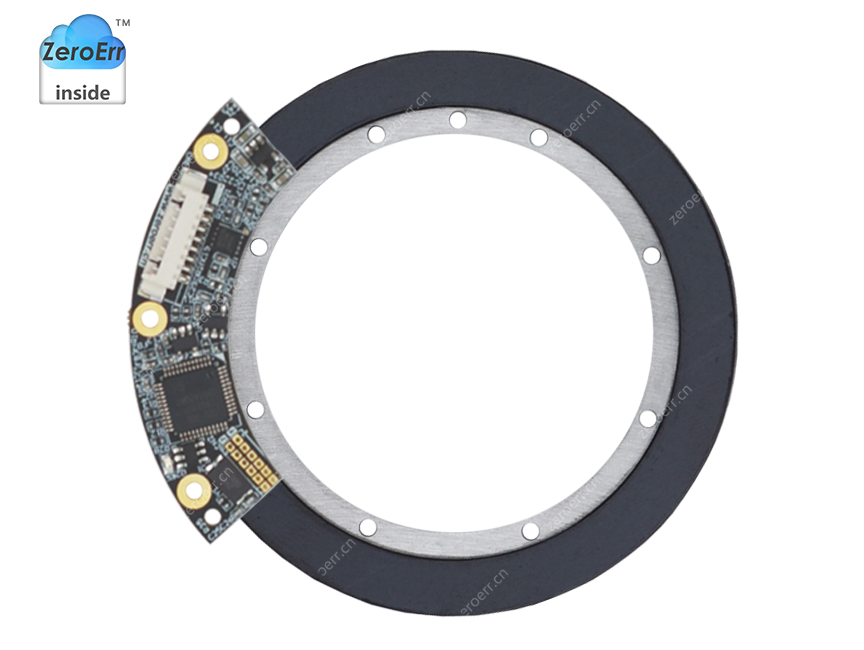

eCoder45

绝对值编码器

编码器eCoder45


 产品特点



磁编码器

45MM大中孔

体积小巧,
平均厚度仅2.5mm
非接触式、
多圈绝对式。
可穿过机械结构、
线缆、气路等。


多圈编码器

20位多圈绝对值

高达20位的分辨率及216计圈圈数

可编程并存储的逐点位置补偿,

使编码器重复定位精度到达前所未有的±5″。

旋转编码器

安装方便

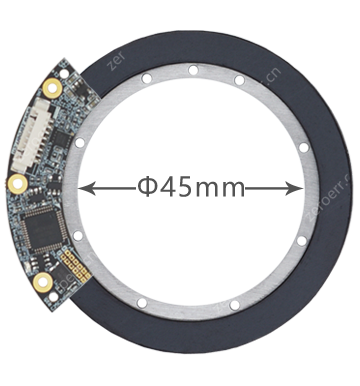

高达45mm直径中孔,

可允许穿过机械结构、

线缆、气路等



恶劣环境依然适用

  • 零差云控编码器适用于粉尘环境

    粉尘

  • 零差云控编码器适用于重油污环境

    重油污

  • 零差云控编码器适用于高低温环境

    高低温

  • 零差云控编码器适用于复杂电磁环境环境

    复杂电磁环境

  •
  • 恶劣环境仍然可靠运行
  • 高达0.1mm的装配容许误差。
  • 内置EEPROM可编程并保存的零位。
  • 精密定位基准,实现快捷并精准的安装。

支持RS-485接口协议

编码器支持RS-485接口协议

标准RS485协议,兼容多摩川绝对值编码器



 产品参数



型号 eCoder45

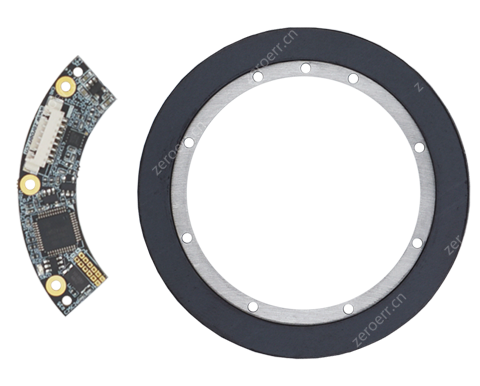

安装方式 分体式
中空直径 45mm
外径 64mm
厚度 8.6mm
分辨率 20Bits
重复定位精度 ±5"
最大绝对误差 <0.05°
位置更新频率 >50KHz
接口协议 RS485
接口设计 全差分接口设计,抗干扰能力强


 产品型号



  • 产品系列
    eCoder

    零差云控编码器系列

  • 编码器尺寸
    45

    • 11
      内径11mm,外径30mm

    • 18
      内径18mm,外径33.5mm

    • 20
      内径20mm,外径33.5mm

    • 35
      内径35mm,外径55mm

    • 35H
      内径35mm,外径55mm

    • 45
      内径45mm,外径64mm

    • 65
      内径65mm,外径84mm

    内径45mm,外径64mm

  • 码盘类型
    S

    • S
      单圈绝对值

    • M
      多圈绝对值

    单圈绝对值

  • 通信类型
    R

    • R
      RS485串口通信

    RS485串口通信

  • 分辨率
    20B

    • 17B
      17位分辨率

    • 18B
      18位分辨率

    • 19B
      19位分辨率

    • 20B
      20位分辨率

    • 21B
      21位分辨率

    20位分辨率

编码器型号:eCoder45S-R20B

产品型号参数剖析

(以eCoder45S-R20B为例)

eCoder
  • 本公司在售编码器系列产品命名的前缀。
45
指编码器中间的通孔直径
编码器eCoder45

S
  • 多圈绝对值编码器(M)可在未通电的情况下持续记录运行角度,
  • 多圈功能需要电池并在包装内提供;
  • 单圈编码器(S)的在启动时,只能提供输出端的角度绝对值
R
  • 编码器与关节的通信类型
  • R表示采用RS485串口通信
  • 通信协议详见手册
编码器RS485串口通信

20B
即表示编码器的分辨率
分辨率 支持型号
17B 支持全部型号
18B 支持全部型号
19B 支持全部型号
20B 支持eCoder35/45/65/35H
21B 仅支持eCoder35H
